GEOFIBER SYSTEM
연속섬유 보강토를 이용한하천 호안 복원 기술
연속섬유 보강토를 이용한
하천 호안 복원 기술
공법 소개

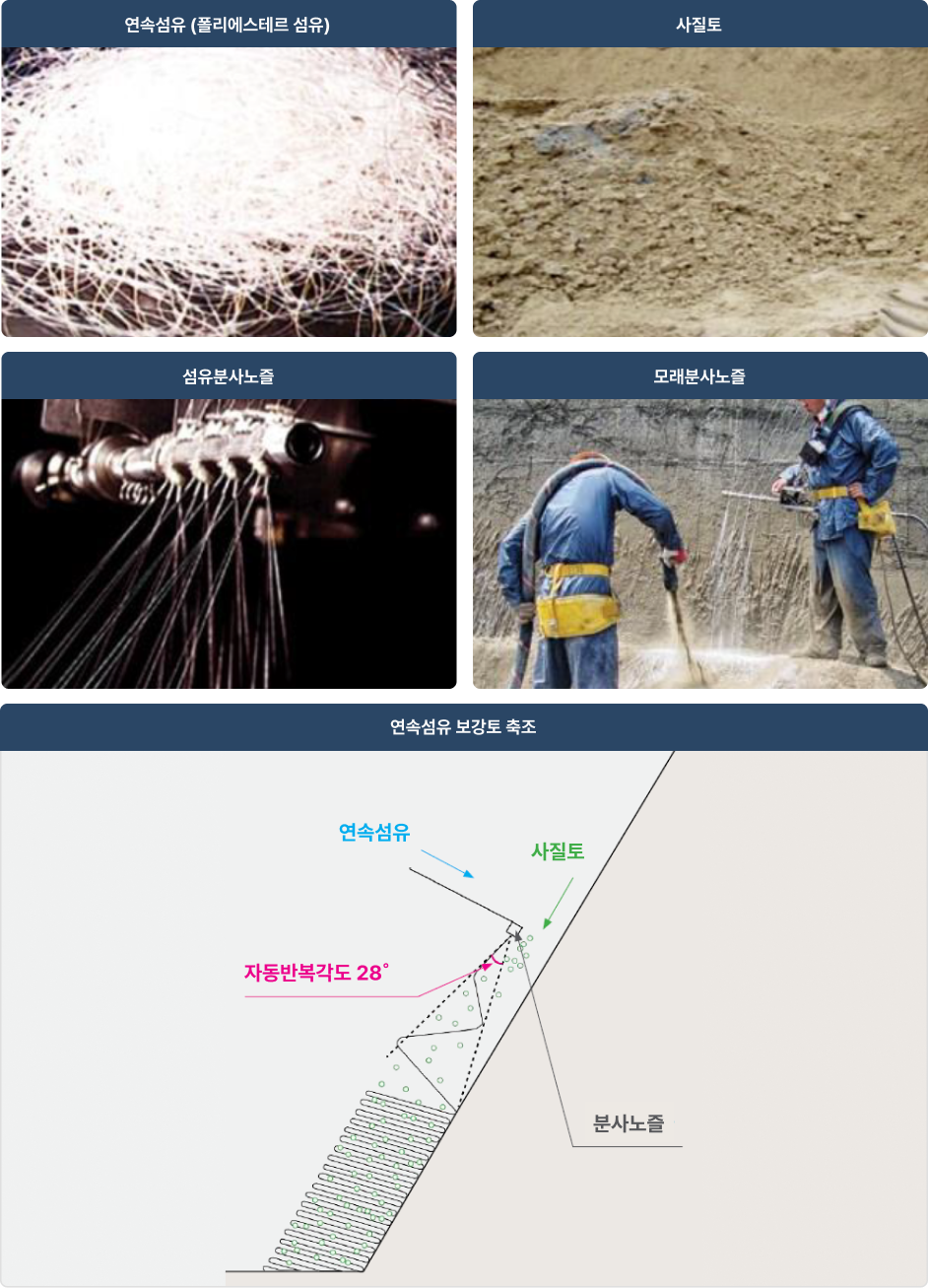

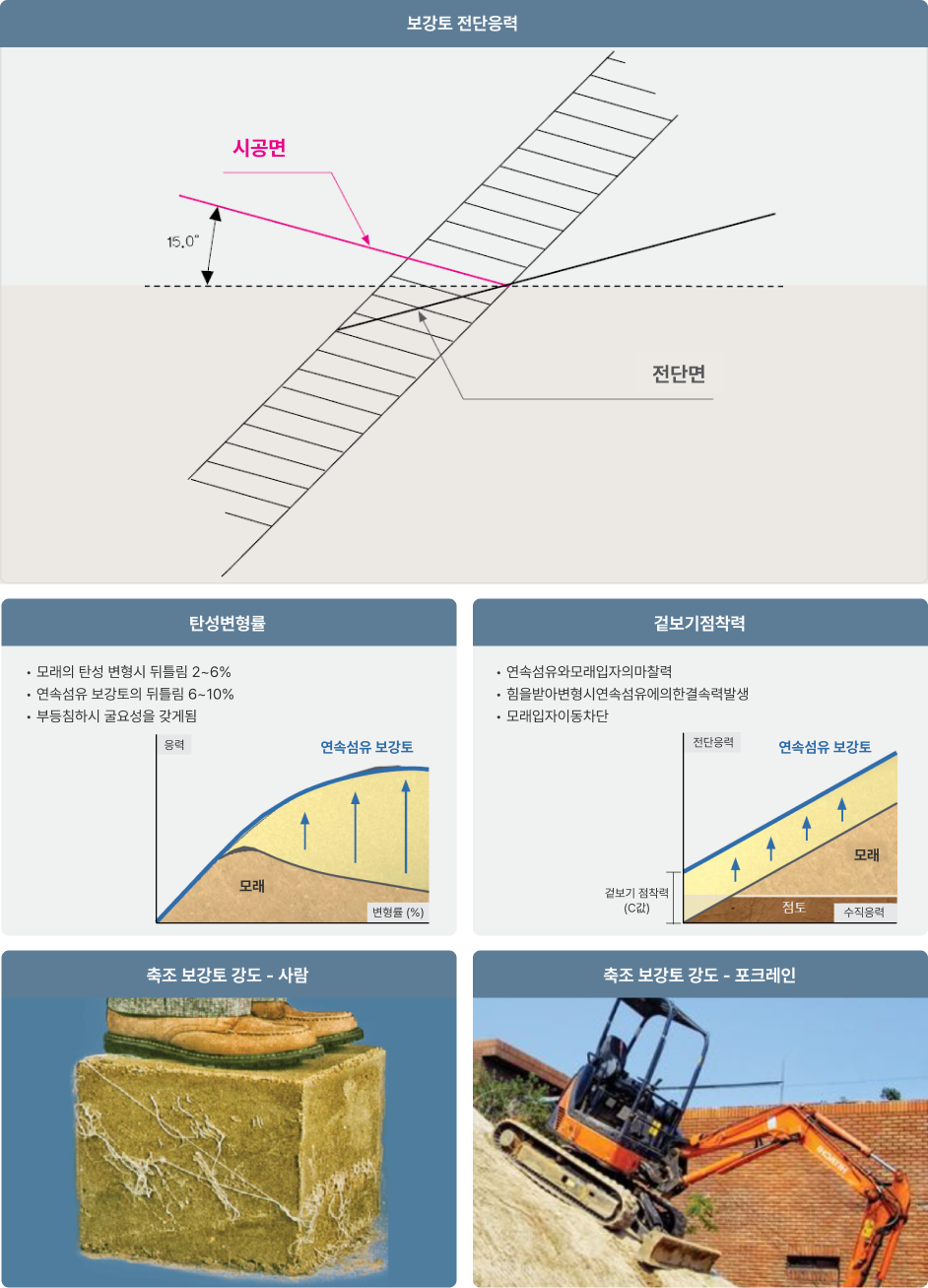

보강토 축조 원리
비탈면에 사질토와 폴리에스테르 장섬유를
동시에 고압 분사하여 모래입자와 장섬유의 마찰력을
증대시킴으로써 전단저항을 증대시키고겉보기 점착력과 탄성변형률이 증대되는 보강토 토체 축조
비탈면에 사질토와 폴리에스테르 장섬유를 동시에 고압 분사하여모래입자와 장섬유의 마찰력을 증대시킴으로써 전단저항을 증대시키고겉보기 점착력과 탄성변형률이 증대되는 보강토 토체 축조
보강토 토체의구조적 안정성 확보

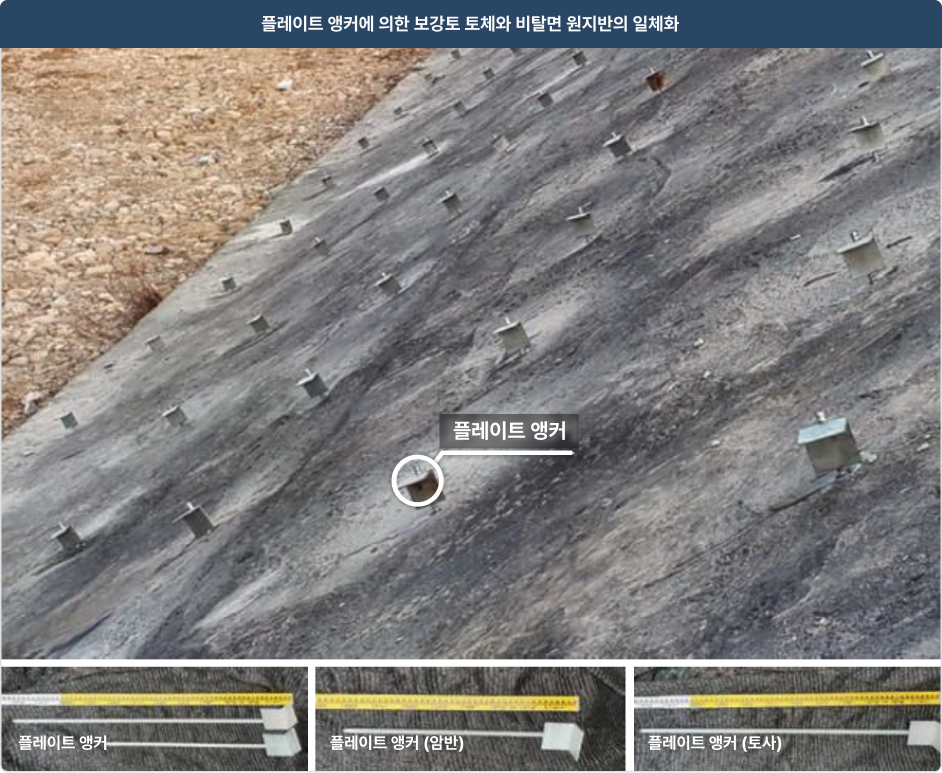

① 플레이트 앵커에 의한 보강토 토체와

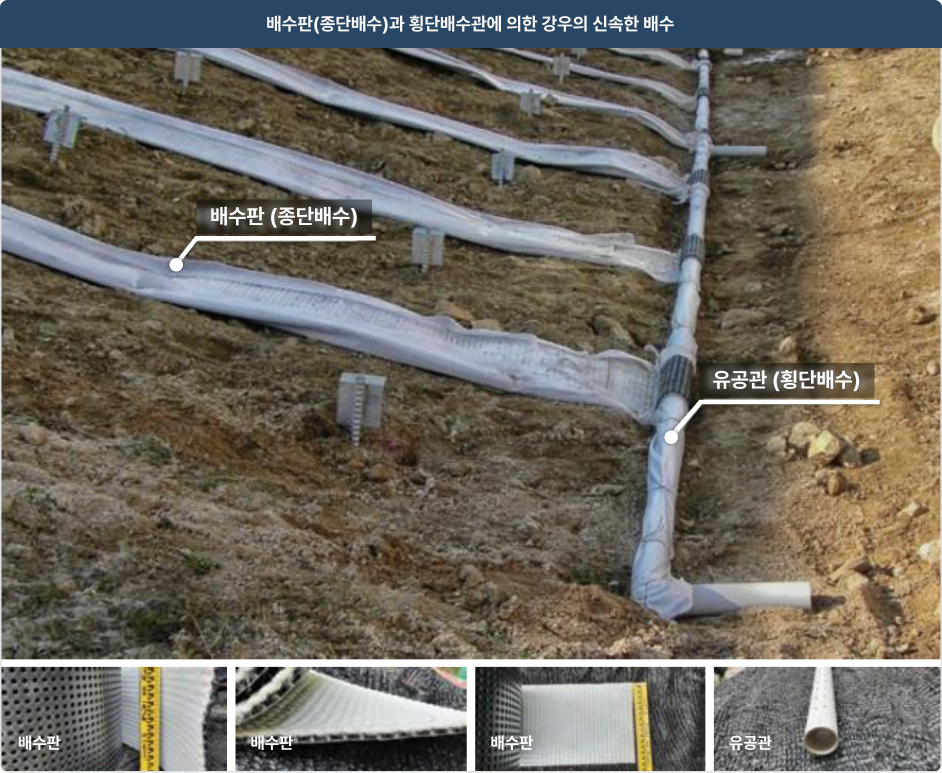

비탈면 원지반의 일체화② 배수판(종단배수)과 횡단배수관에 의한
강우의 신속한 배수
① 플레이트 앵커에 의한 보강토 토체와 비탈면 원지반의 일체화② 배수판(종단배수)과 횡단배수관에 의한 강우의 신속한 배수
- 암반에는 D19 X L0.8m의 플레이트앵커 0.6m, 토사에는 D19 X L1.2m의 플레이트앵커 1m를 원지반에 고정- 설치간격은 1.5m
- 비탈면에 W300 X L1000의배수판을 0.6~1m 간격으로 설치 - Ø 50~100 유공관, 무공관으로 횡단 배수관 설치

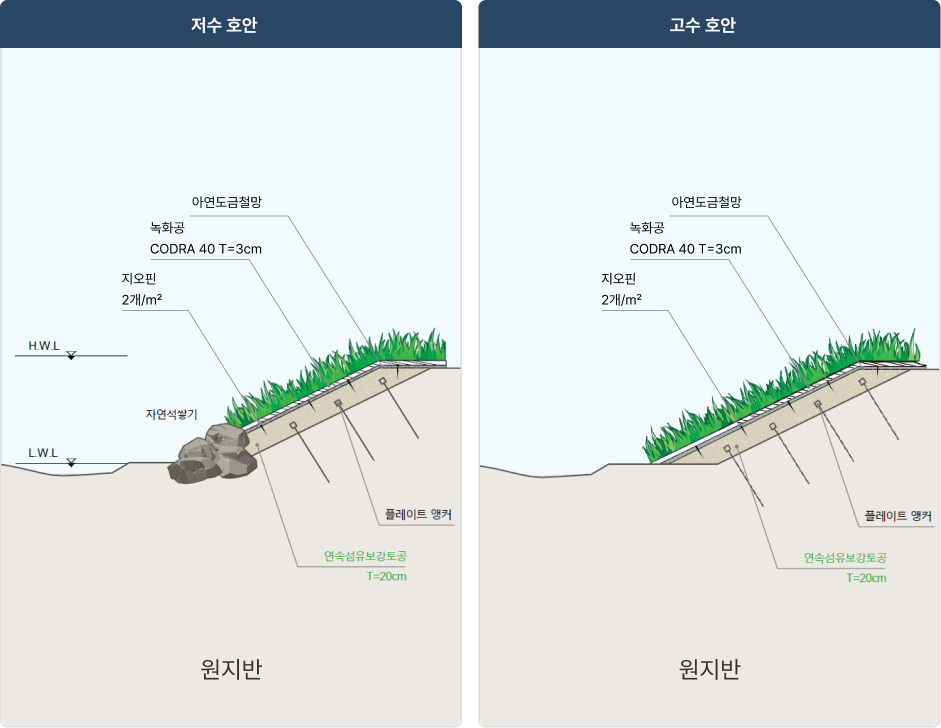

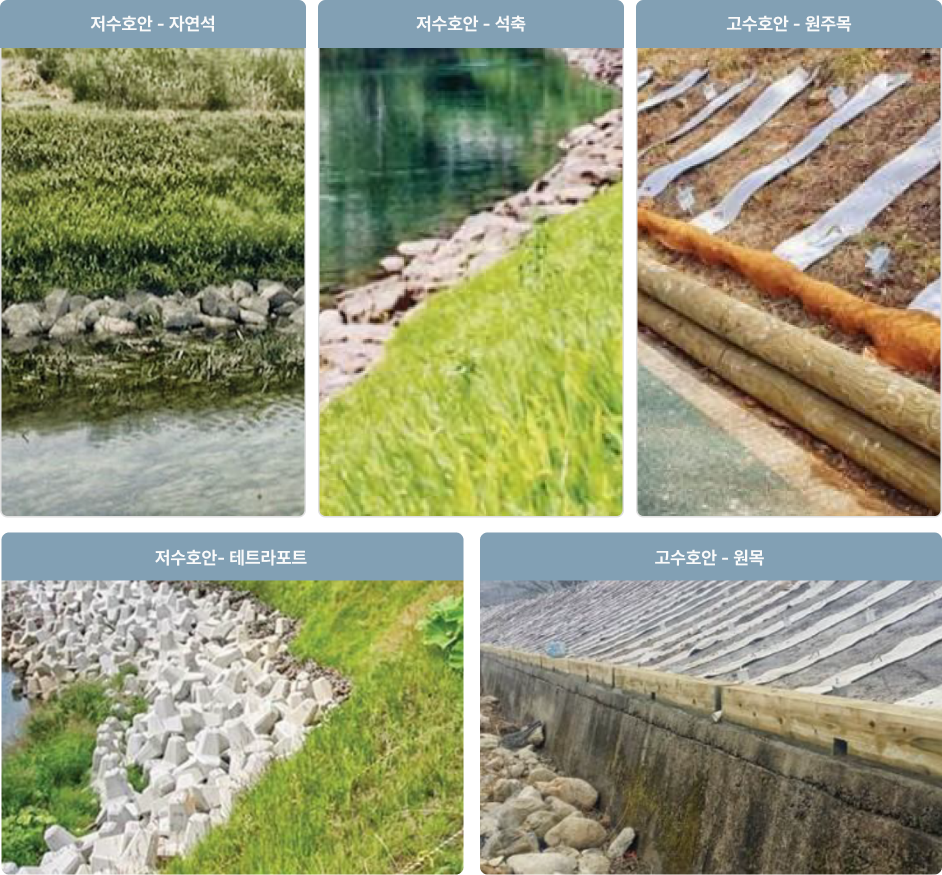

보강토 하단부 처리
(저수호안/고수호안)
보강토 토체의수문학적 특성

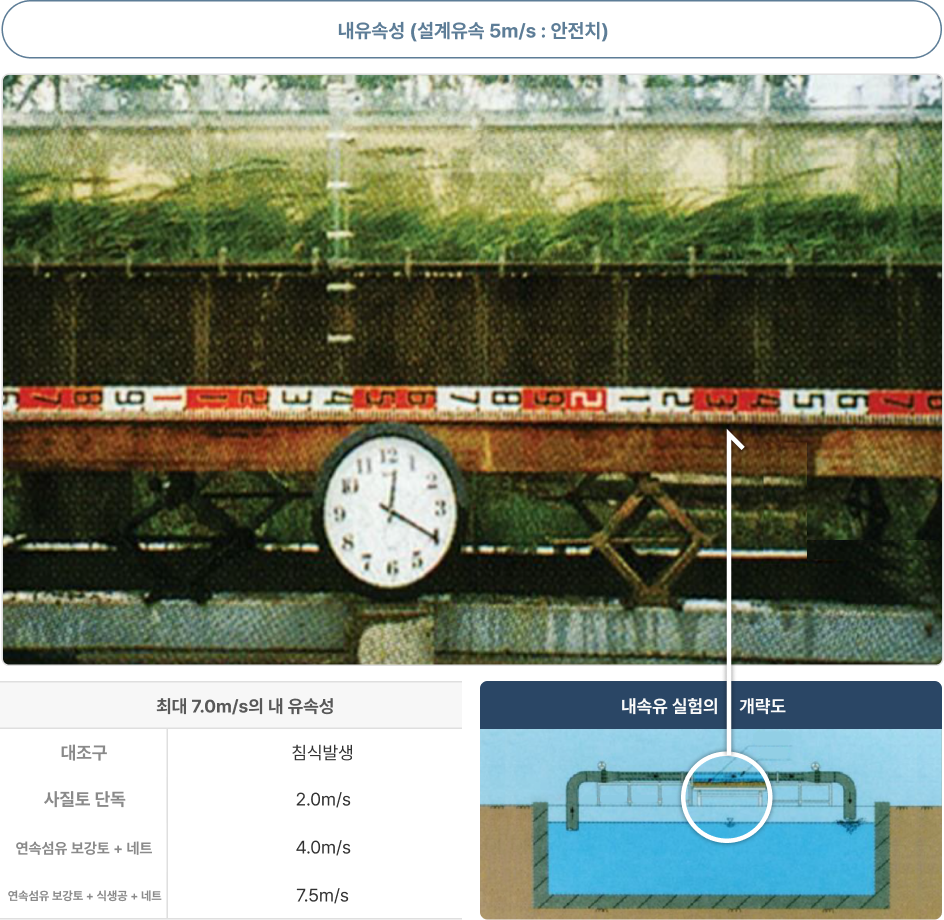

① 내유속성

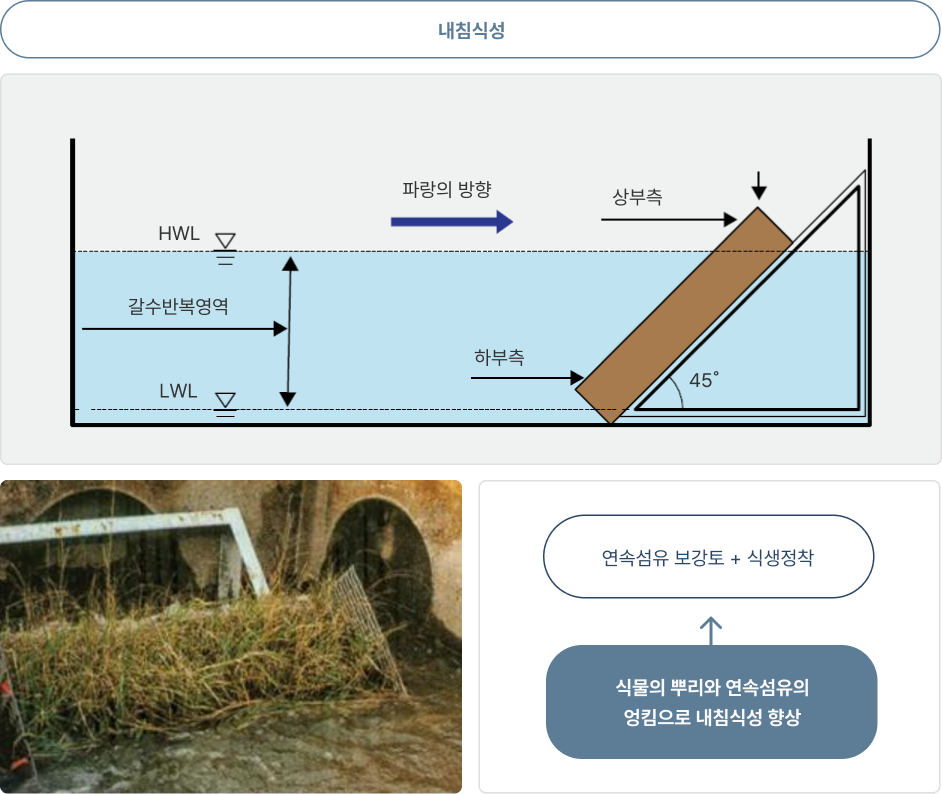

② 내침식성

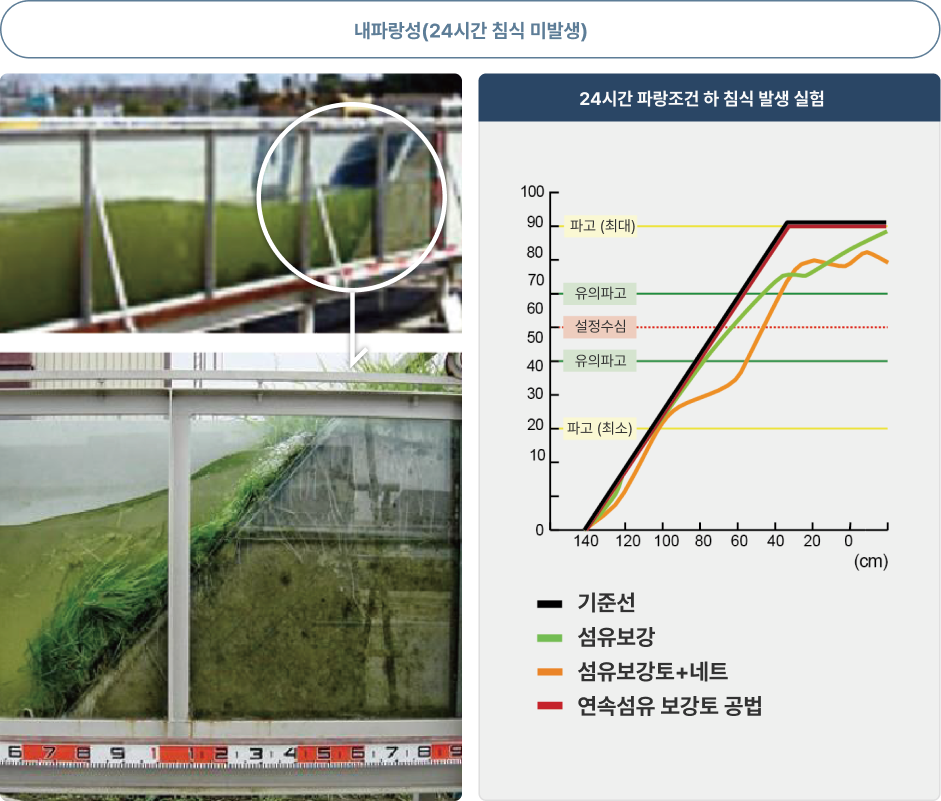

③ 내파랑성

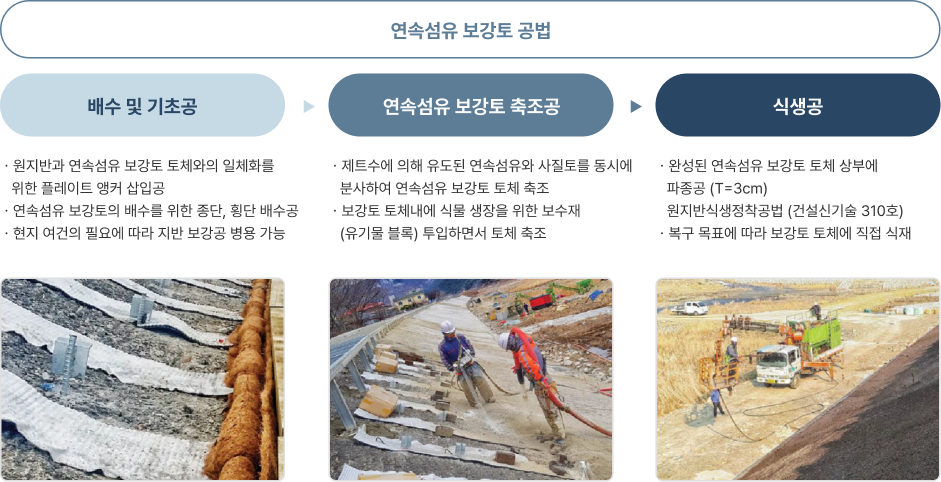

연속섬유 보강토 공법의세부공종
① 배수 및 기초공② 연속섬유 보강토 축조공③ 식생공

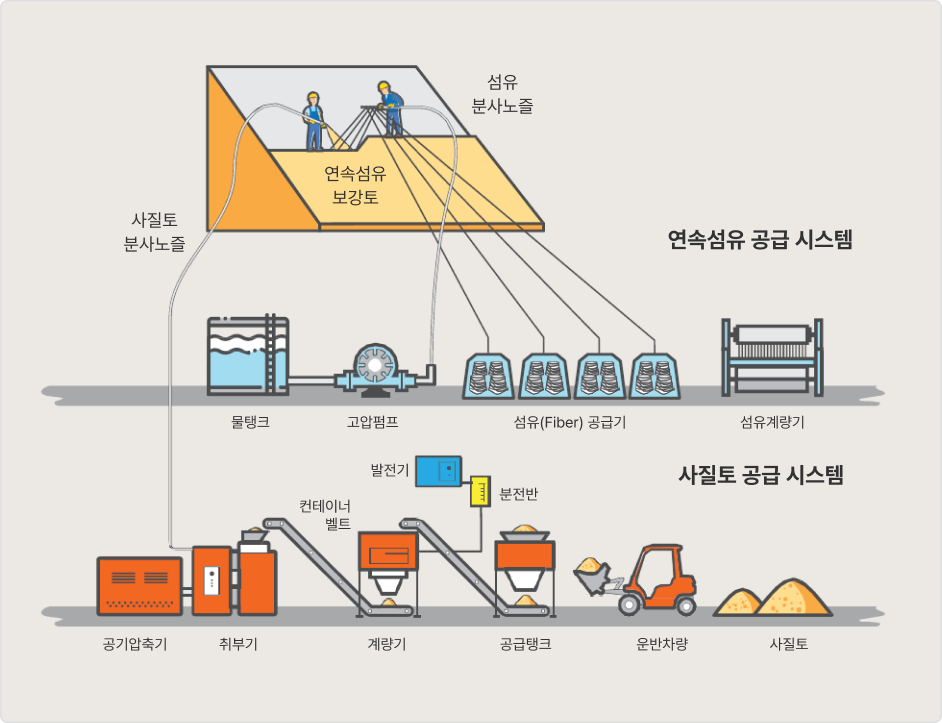

시공장비 시스템
연속섬유 보강토 공법은 연속섬유 공급시스템과
사질토 공급시스템에 의해 시공됩니다.연속섬유 공급시스템은 섬유공급기와 섬유계량기,
섬유를 분사하기 위한 물탱크와 고압펌프로 구성되며,사질토 공급시스템은 사질토 공급 탱크, 컨베이어 벨트,
모래 계량기, 취부기, 공기압축기 등으로 구성됩니다.
연속섬유 보강토 공법은 연속섬유 공급시스템과 사질토 공급시스템에 의해 시공됩니다.연속섬유 공급시스템은 섬유공급기와 섬유계량기, 섬유를 분사하기 위한 물탱크와 고압펌프로 구성되며,사질토 공급시스템은 사질토 공급 탱크, 컨베이어 벨트, 모래 계량기,취부기, 공기압축기 등으로 구성됩니다.
연속섬유 보강토 공법의표준 설계
연속섬유 보강토 공법의

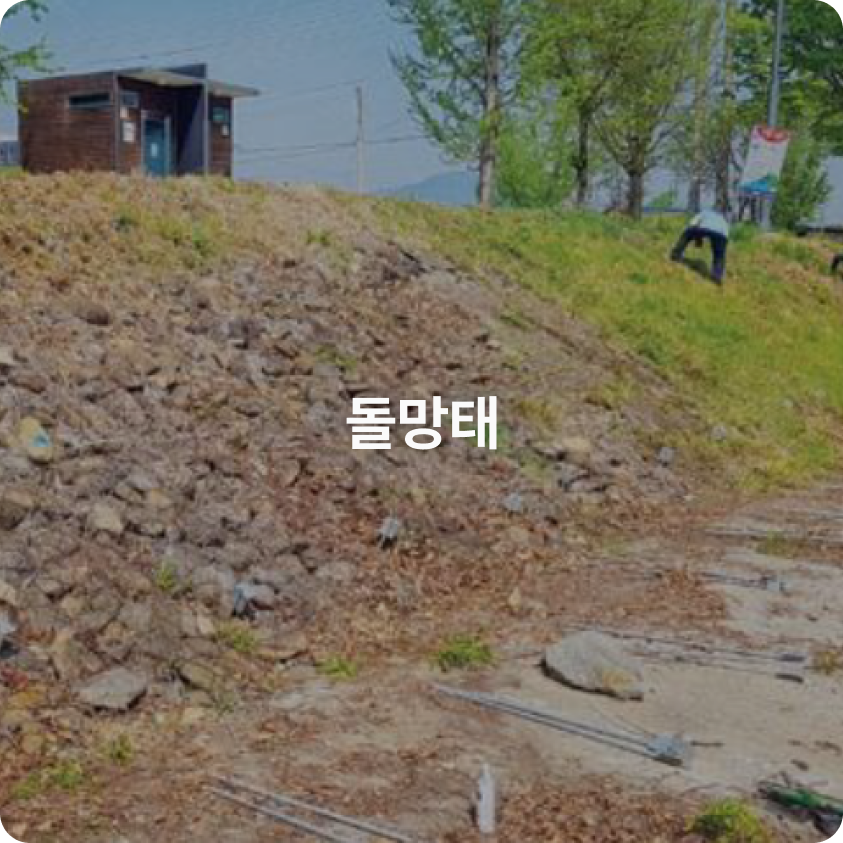

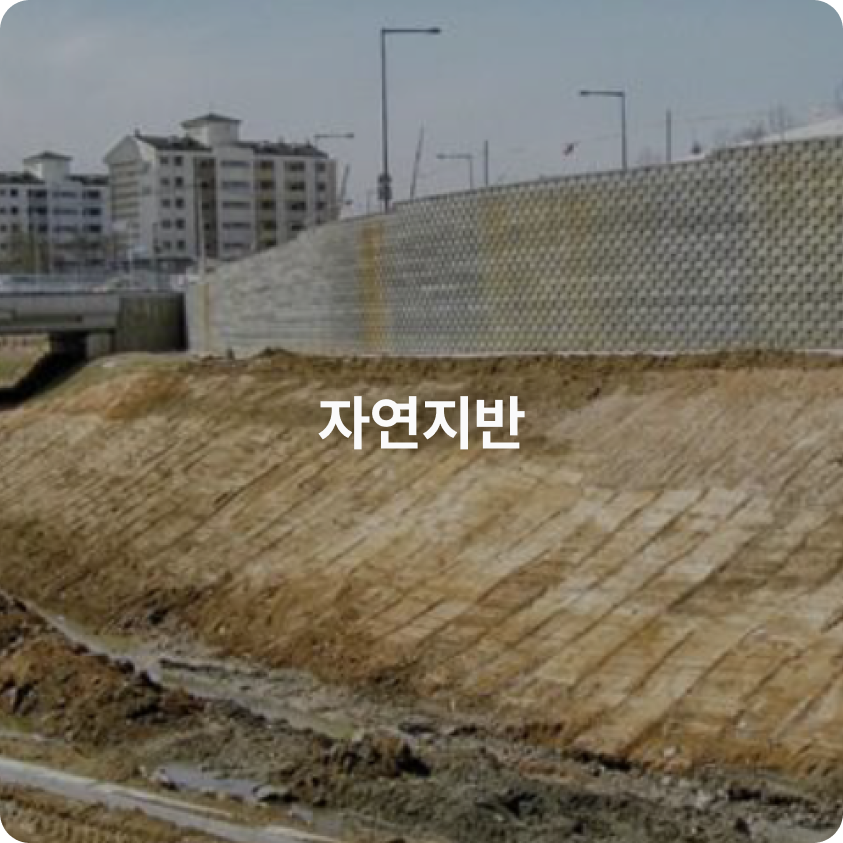

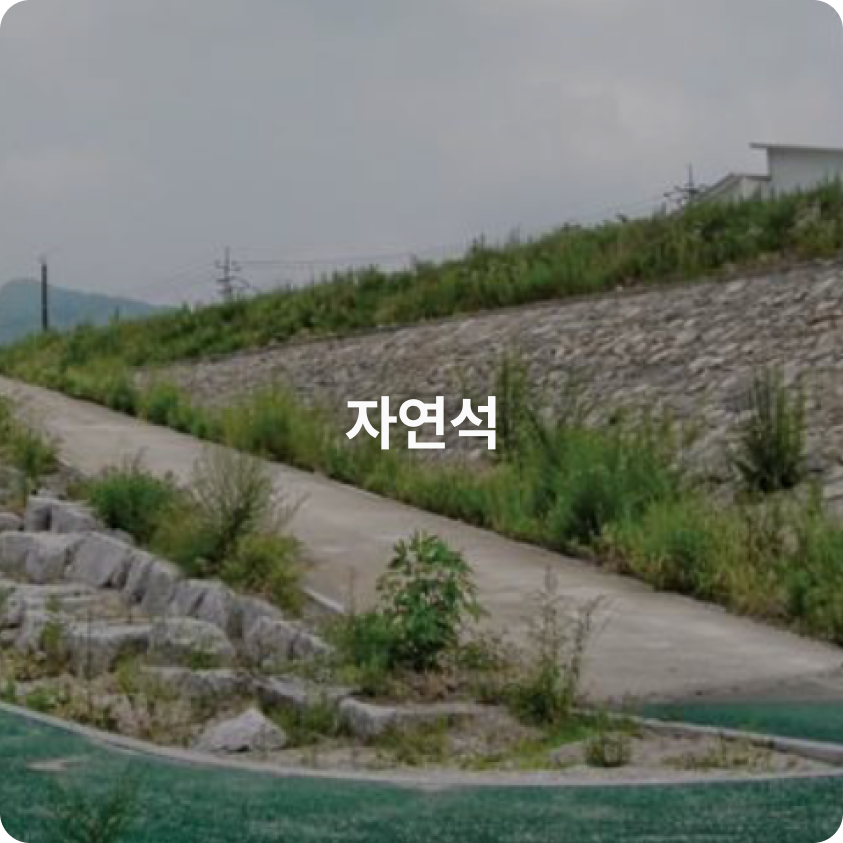

하천 적용
연속섬유 보강토 공법의하천 적용
